PIG 공법 소개

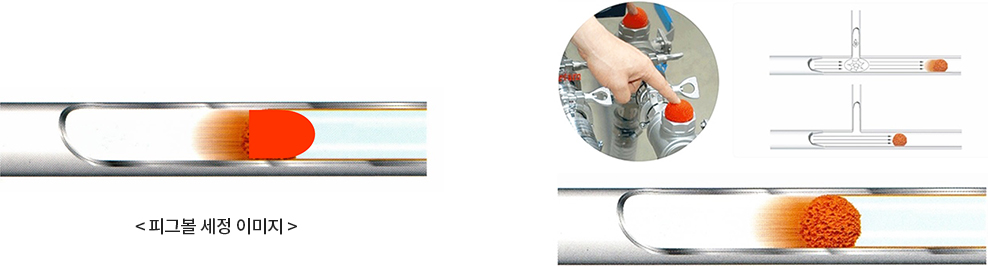

- 피그(PIG) 공법이란?
-
- 탄환형태 또는 원통형의 PIG볼을 배관 내부에 삽입하고, 수압 또는 공압에 의해 배관을 통과하며 내부의 스케일을 제거하는 공법이다. - PIG볼의 우레탄, 스펀지 등의 재질이 있으며, 배관형태 및 스케일의 상태에 따라 적절한 PIG볼을 선택하여 사용한다. - PIGGING 공법은 PIG볼이 배관 내부에 마찰력을 직접 가하므로 스케일 제거효과가 매우 좋은 것이 특징이다.
피그볼 (PIG Ball)의 종류
PIG 공법 적용대상
배관 종류 : SUS, 강관, PVC 등 모든 배관 / 적용배관 구경 6mm ~ 500mm
| 규격 | 면간치수 | 바깥지름(D) | 높이 | ||
|---|---|---|---|---|---|
| (L) | (L1) | H | H1 | ||
| 80mm | 330 | 210 | 200 | 250 | 438 |
| 100mm | 420 | 264 | 220 | 265 | 477 |
| 150mm | 425 | 319 | 285 | 277 | 557 |
| 200mm | 500 | 358 | 340 | 277 | 637 |
| 250mm | 550 | 486 | 395 | 304 | 722 |
| 300mm | 619 | 523 | 445 | 307 | 802 |
| 350mm | 730 | 540 | 505 | 317 | 972 |
| 400mm | 870 | 580 | 565 | 317 | 1153 |
| 500mm | 930 | 725 | 670 | 452 | 1291 |

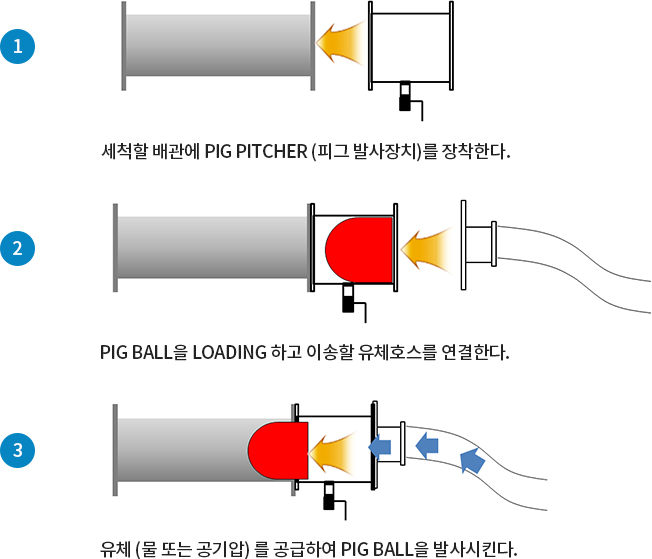

PIG 클리닝 방법
PIG 클리닝 시공효과

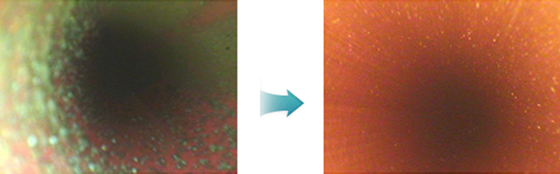

동 배관 세정 전후

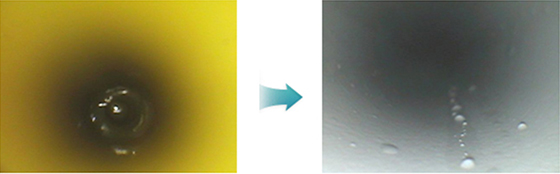

스텐레스 배관 물때 세정 전후

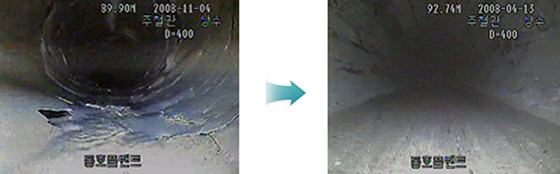

시멘트 닥타일 주철관 세정 전후

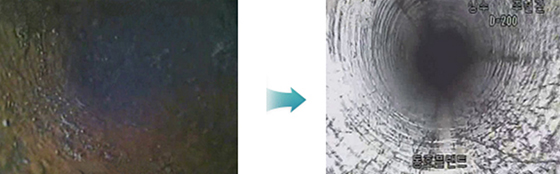

PVC 배관 물때 및 이물질 세정 전후

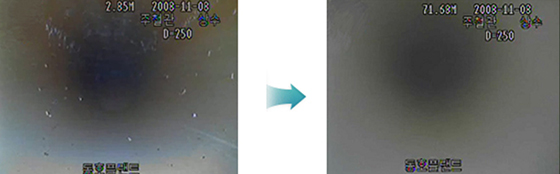

주철 배관 세정 전후

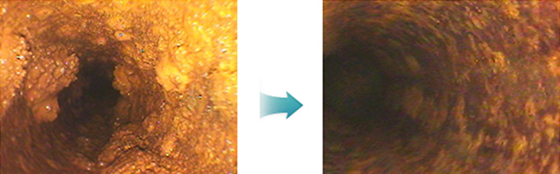

10년 경과한 아연도강관 세정 전후
