CIP 세정공법

CIP 란?: Cleaning-In-Place의 약자로 설비를 분해하지 않고 그대로의 상태에서 세정용액을 작용시켜 식품, 의약품 등 원료와 접촉하는 표면을 세정, 살균, 스케일 제거 등을 하는 방법을 말한다.
CIP 세정의 목적: 식품, 제약, 화장품, 반도제 등에서 배관, 용기, 저장조 등에 부착된 원료잔류물, 이물질, 미생물, 기타 위해를 주는 요소를 제거하여 제품의 안전성을 확보하는데 있다.
CIP 세정 대상: - 대상업종 : 식품공장, 제약회사, 화장품, 반도체, 금형 등 - 세정대상 : 원료이송배관, 충진노즐(Filler) 및 호스, 순정수 라인, 이온수라인 등

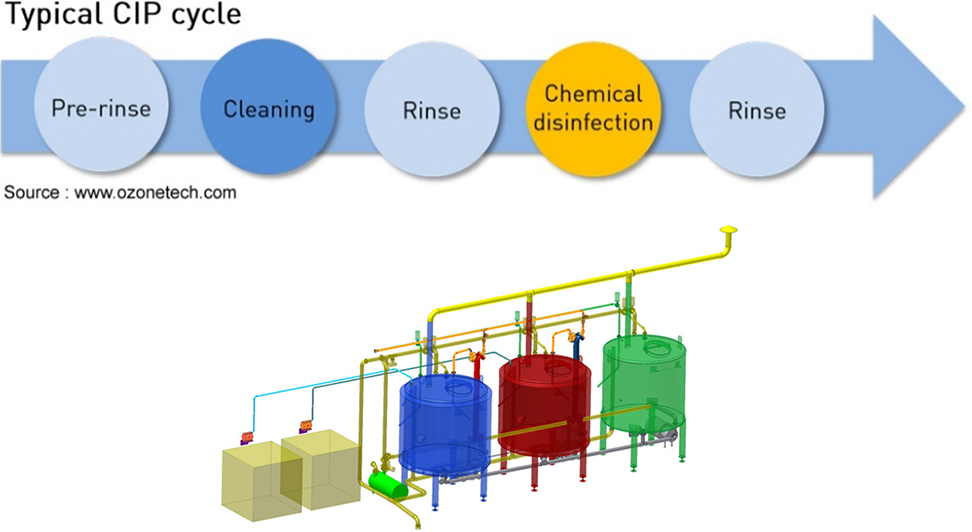

CIP 세정 방법: - 알칼리 및 산성의 약품을 사용하여 배관, 탱크, 열교환기 등에 잔류된 물질을 클리닝 한다. - 알칼리 약품 : 기름때, 식품잔류물 등 유기물을 세척하기 위해 사용한다. - 산성 약품 : 무기물을 세척하기 위해 사용한다.

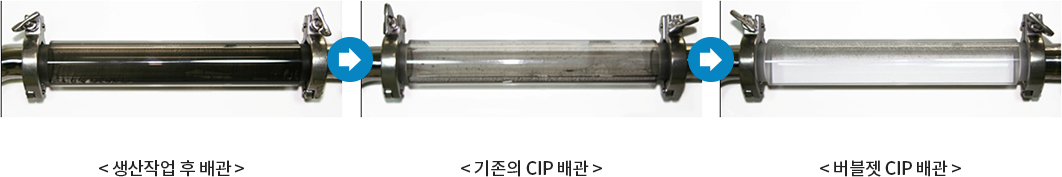

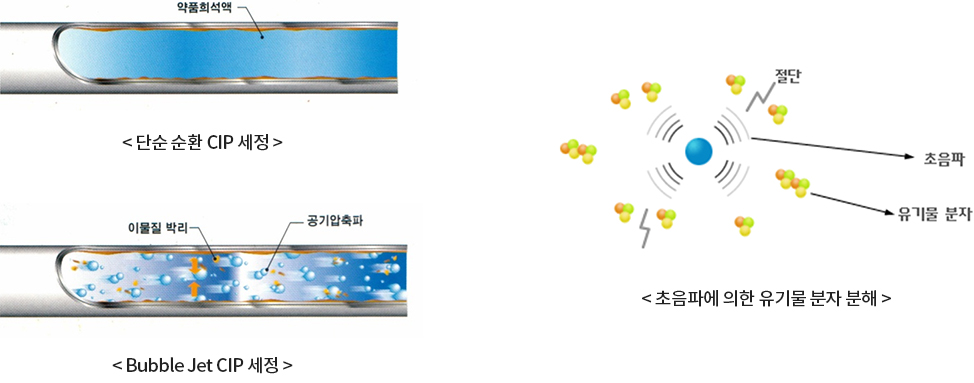

버블젯 (Bubble jet) CIP 란?: 신기술의 CIP공법으로서 세정약품이 흐르는 배관 내부에 압축공기를 단락적으로 발사하여 공기방울이 터지면서 발생하는 물리적 충격파, 미세 초음파를 이용하여 배관 내부의 스케일을 제거하는 공법을 말한다.

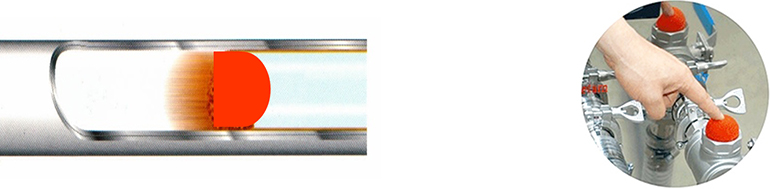

피깅 (PIGGING) 공법이란?: PIGGING 공법은 원형 또는 원통형의 PIG볼을 배관 내부에 삽입하고, 수압 또는 공압으로 피그볼을 통과시켜 내부의 스케일을 제거하는 공법이다. 피그볼의 재질은 스펀지, 우레탄 등이 있다. PIGGING 공법은 배관 내부에 직접적인 마찰력을 가해 닦으면서 지나가므로 스케일 제거효과가 매우 좋다.

적용대상: - 배관 종류 : SUS, PVC, 강관 등 모든 종류의 배관 - 적용 구경 : 5~500mm - PIGGING 공법의 한계 : CIP 대상 라인에서 피그볼의 통과가 어려운 지점 (펌프,필터,버터플라이밸브,특수밸브 등)은 통과하지 못하므로 By-pass 시키든가 배관을 분리하여 수작업으로 작업해야 하는 단점이 있다.

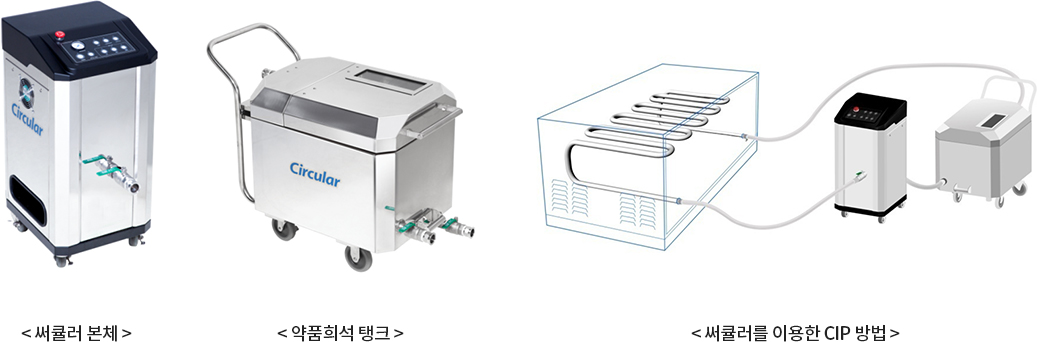

피그볼 CIP 시공: 배관 내부에 피그볼을 삽입하고 써큘러 또는 펌프를 연결한 후 약품과 함께 배관 내부를 이동하며 CIP 한다. 피그볼 사이즈, 피그볼 삽입기, 이송방법 등은 현장의 여건에 맞게 설계하여 적용한다.
