열교환기 세관 [셀앤튜브형]

콘크리트 혼화제 생산하는 업체의 셀앤튜브형 열교환기 세척의뢰 입니다.

튜브 및 헤드 내부의 스케일로 인해 열효율이 떨어져 클리닝이 필요한 상황 입니다.

세관기를 이용한 드릴링, 와이어 브러쉬, Water jet 세척 진행하였습니다.

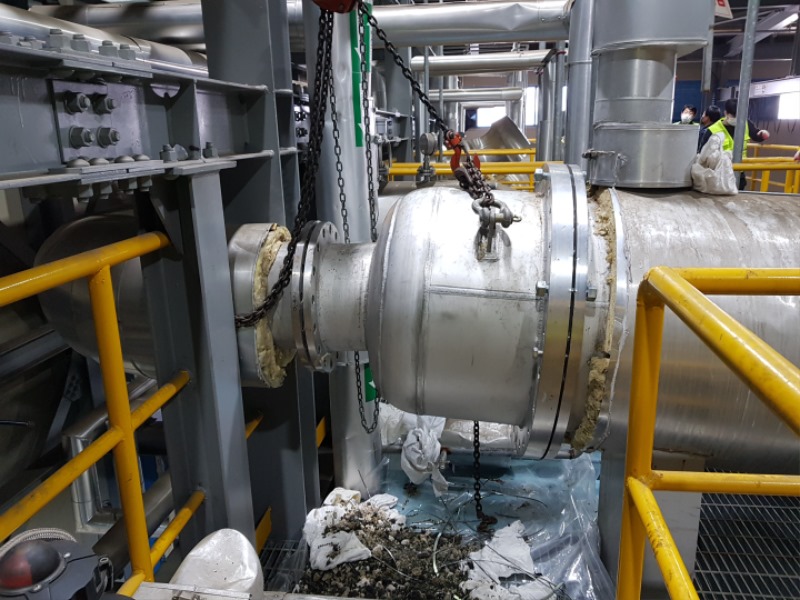

튜브 내부 세척을 위해 체인블럭을 이용하여 헤드를 분해합니다.

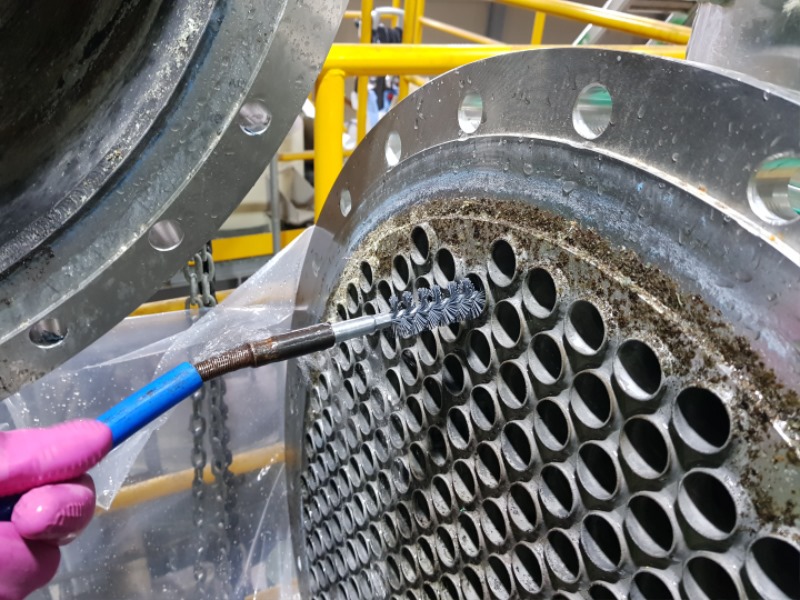

브러쉬를 이용하여 튜브 내부의 이물질을 제거합니다,

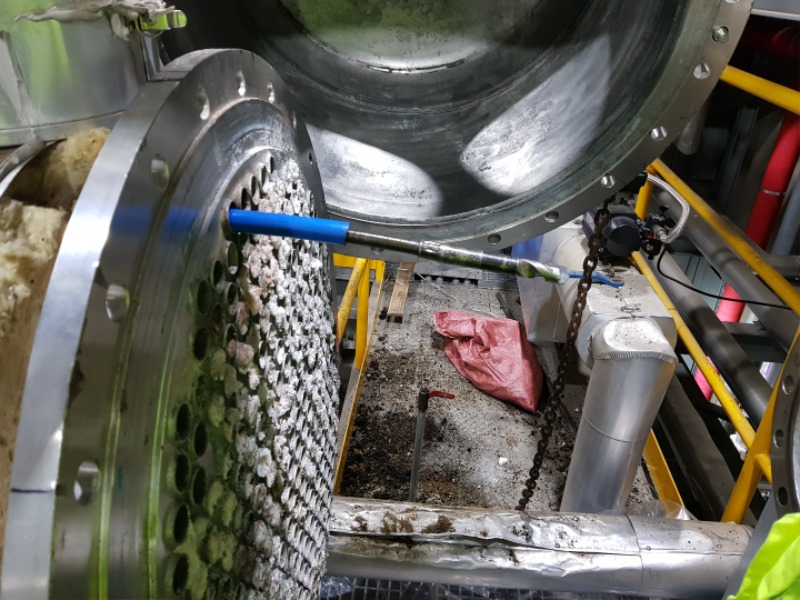

드릴팁을 이용하여 단단한 스케일을 제거 튜브를 관통합니다.

세척 전 헤드 커버

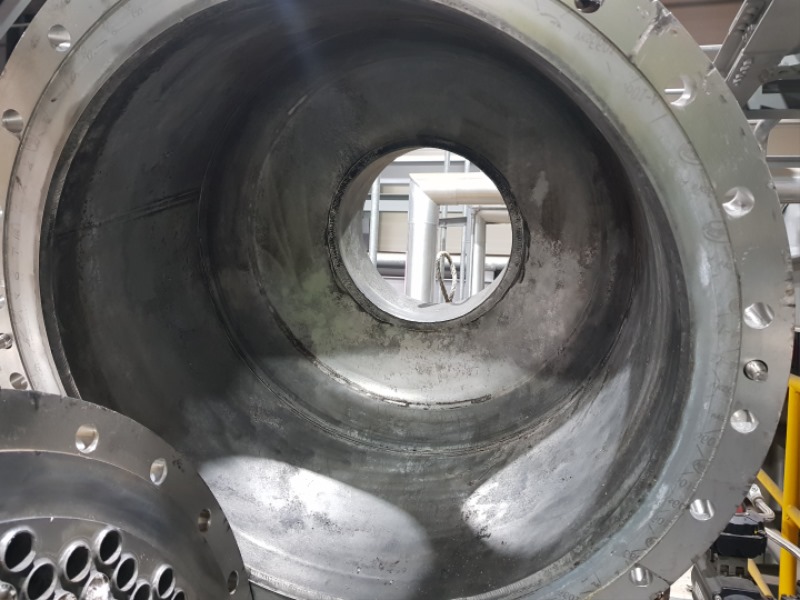

세척 후 헤드 커버

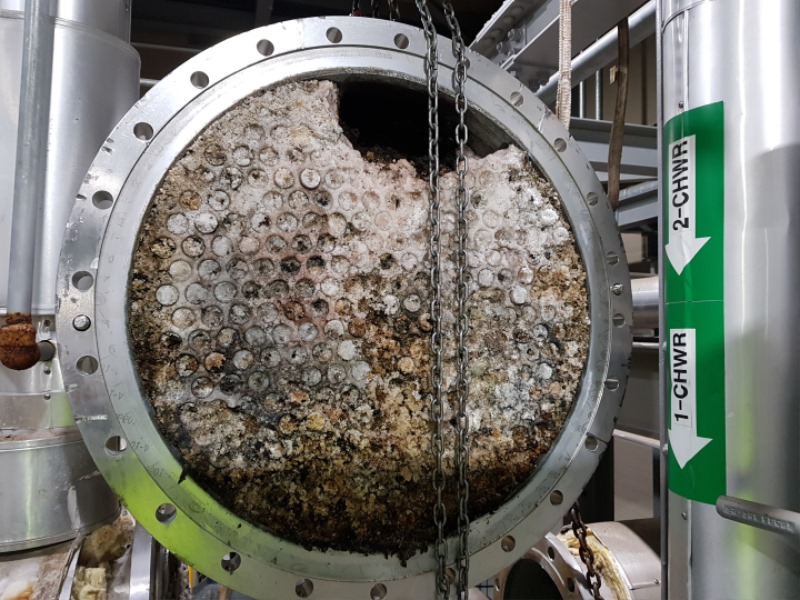

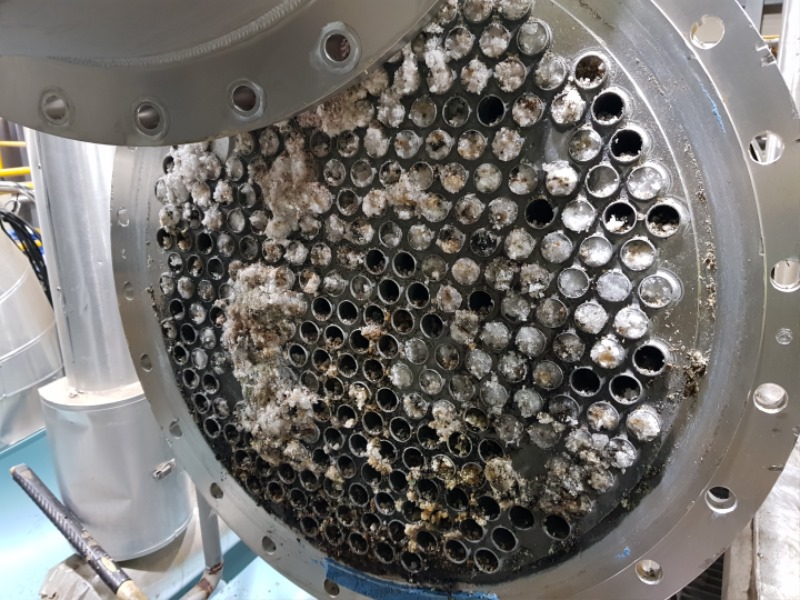

튜브 진입부 세척 전

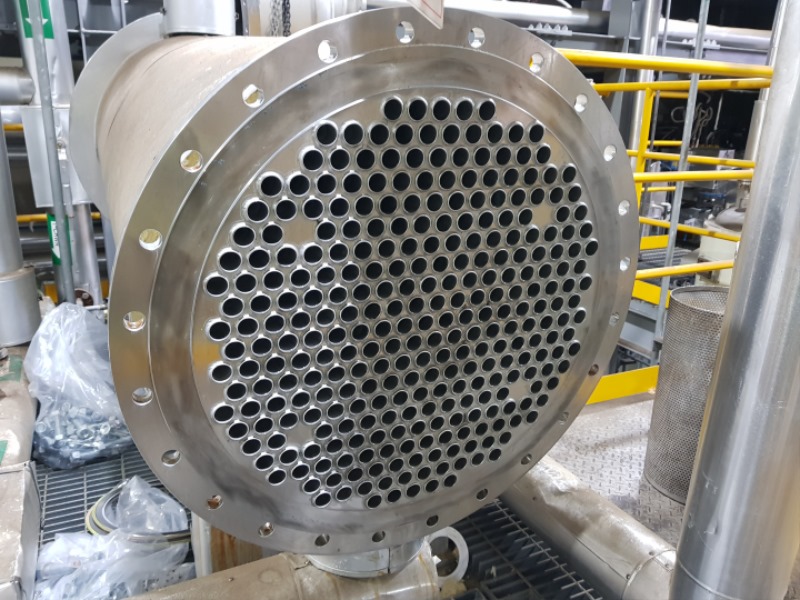

튜브 진입부 세척 후

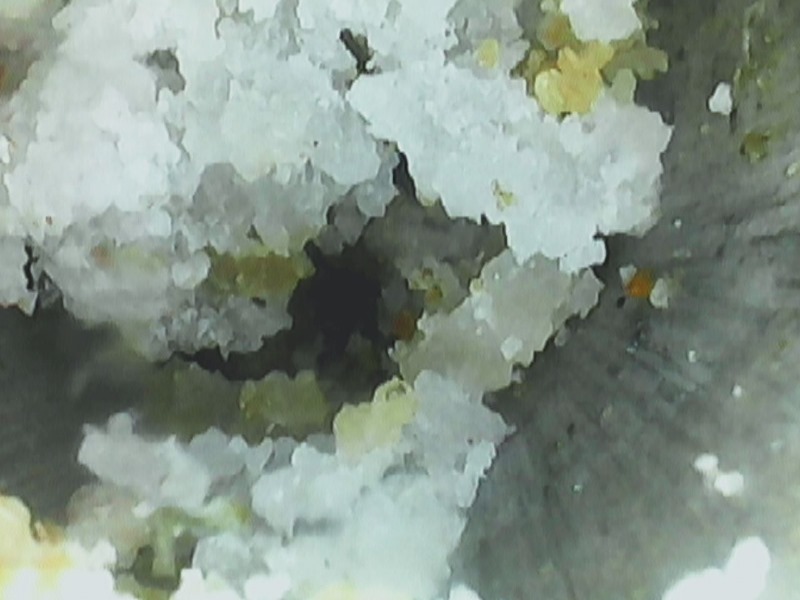

 튜브 세척 전 내시경 촬영

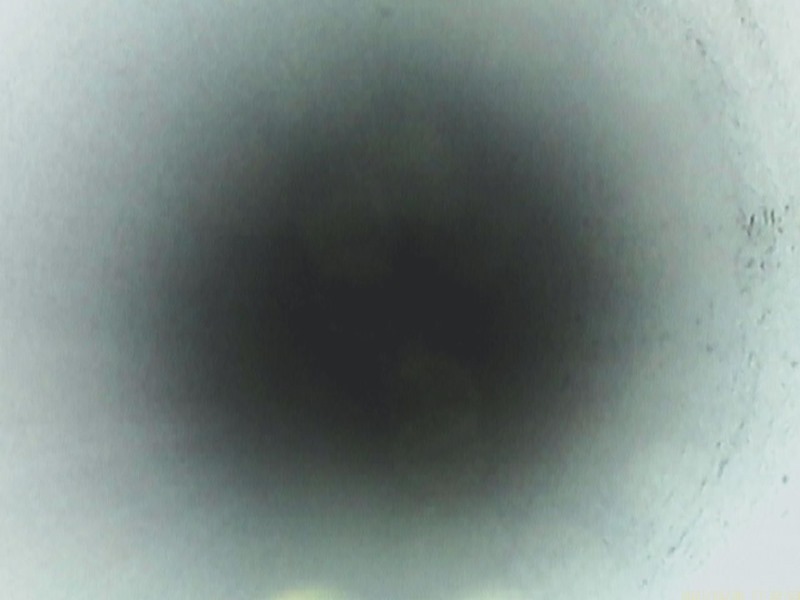

튜브 세척 후 내시경 촬영

튜브 내부 및 커버, 배관 연결부 모두 겔 타입의 스케일이 석회화 되어 돌덩이 처럼 단단하게 경화 되었으나,

적절한 시공공법으로 스케일을 제거 하였음.
