PVC 정제수 배관 CIP 세정

PVC 배관으로 구성된 정제수 배관 과 PE탱크 클리닝 작업 입니다.

PVC 배관은 유니온 밸브와 캠록등 연결구를 이용하여 장비를 연결하고, 알칼리와 산세정을 실시합니다.

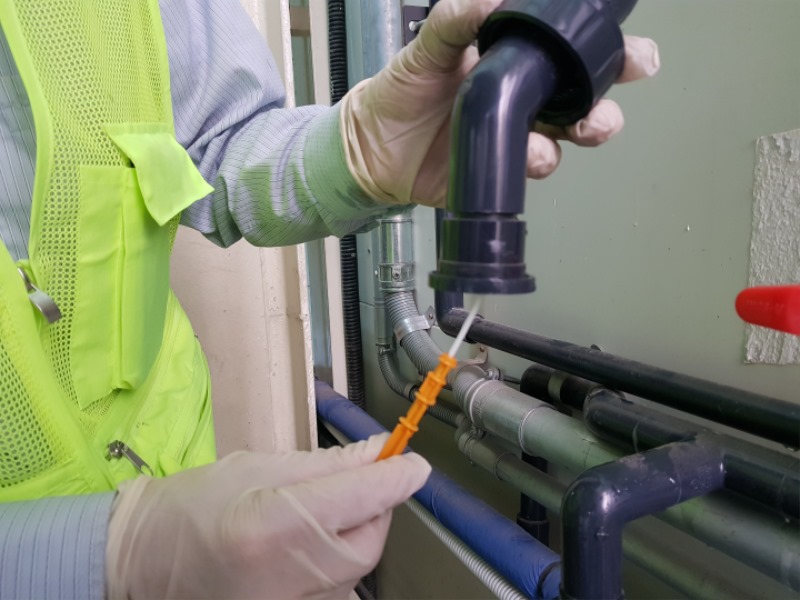

배관 세정전 ATP 측정을 위한 멸균면봉 Swab 실시

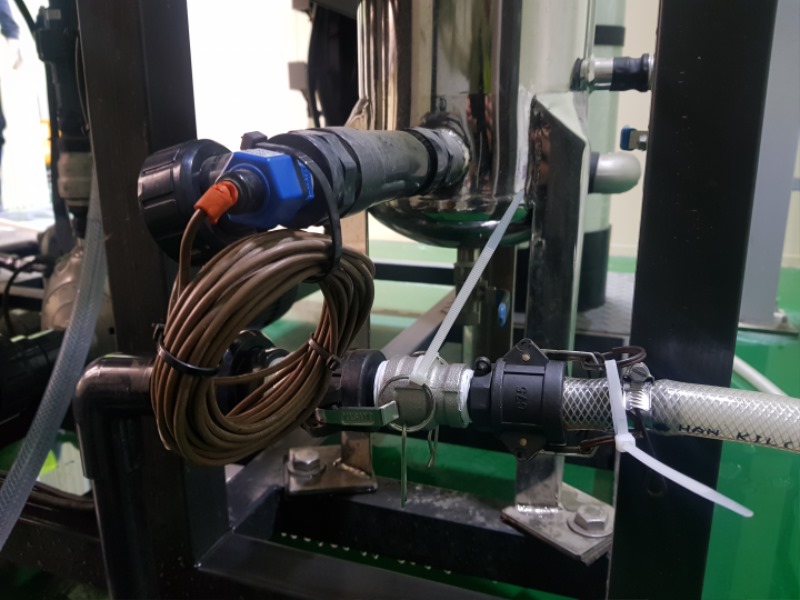

세정 할 배관의 Supply 호스 연결

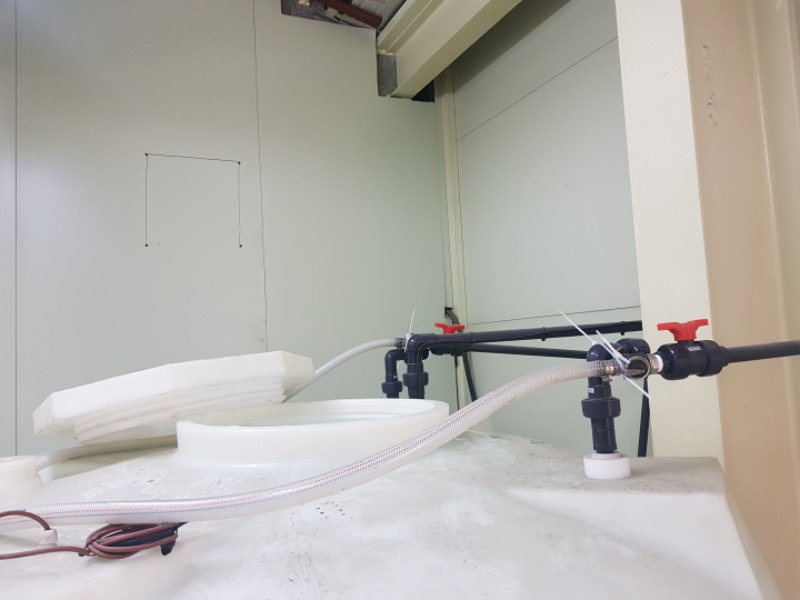

분기 되어 있는 배관라인의 호스 연결

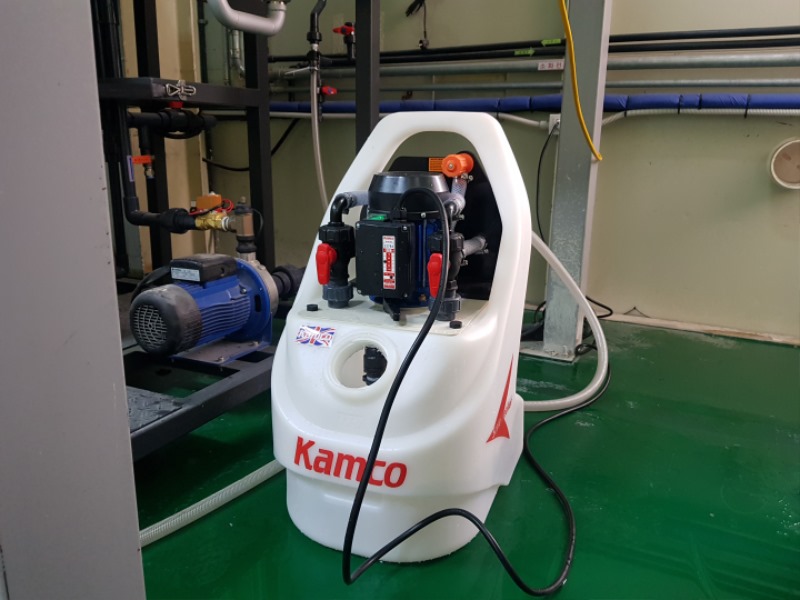

CIP 순환 세정 실시

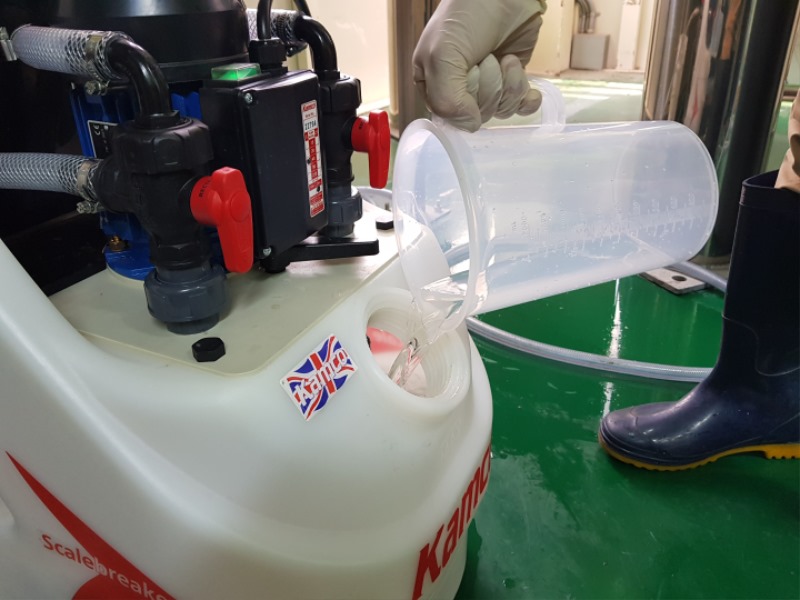

세정 약품 및 산 약품 투입

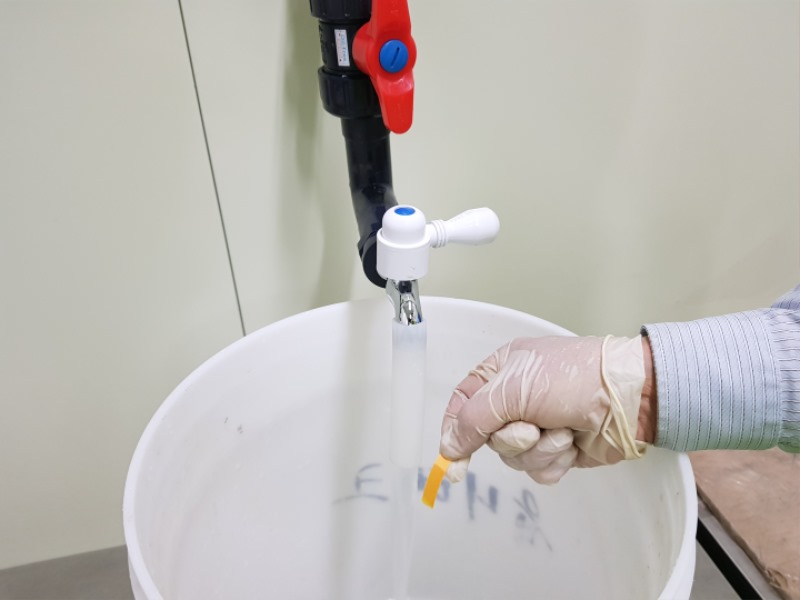

세정 완료 후 분기관 고인물의 배출 및 PH 중성 확인

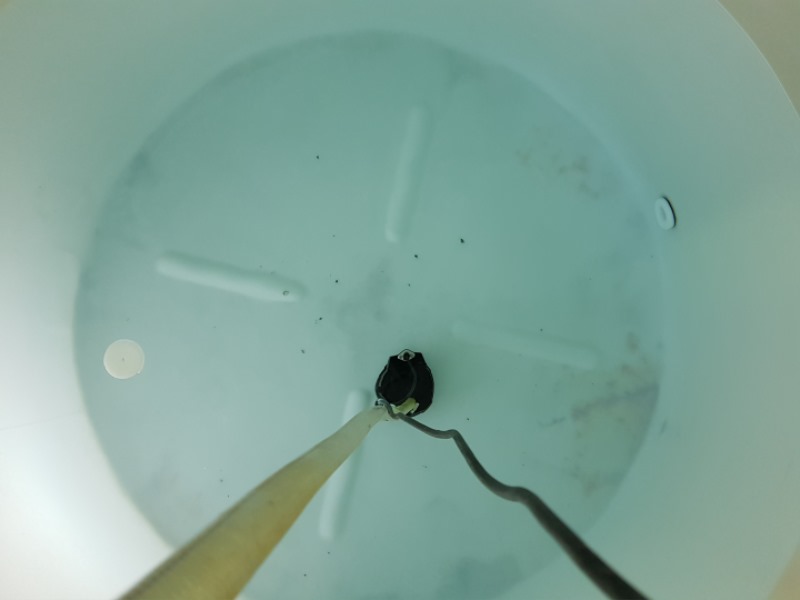

탱크 세척 전 내부 잔수 드레인(세척 전 탱크 내부)

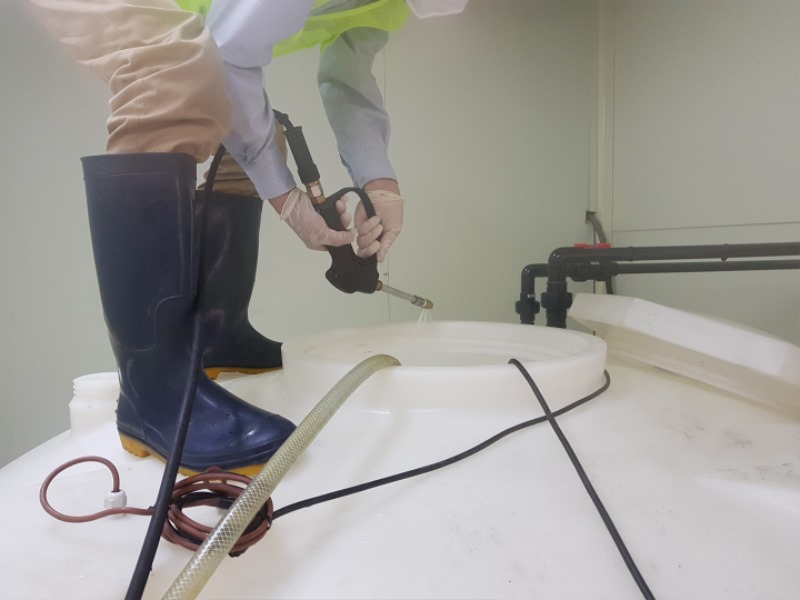

탱크 내부 초벌세척

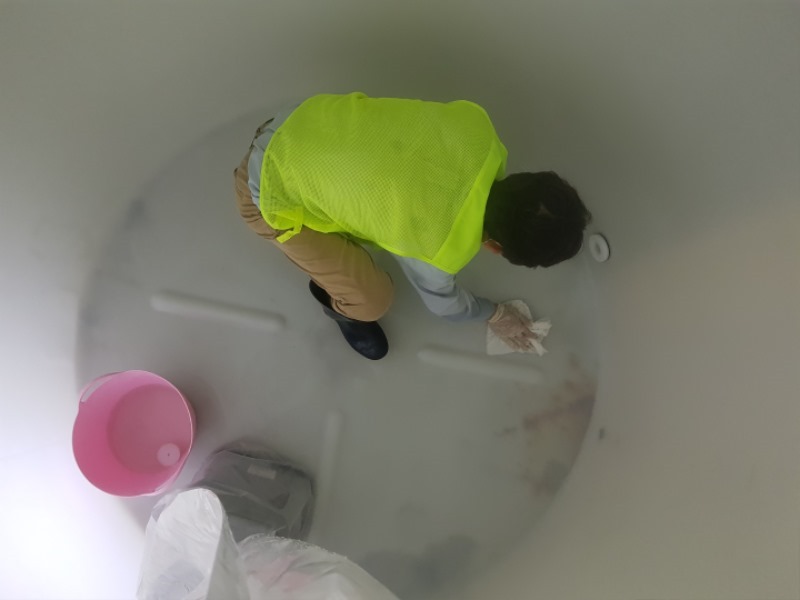

별도의 드레인 밸브가 없어 이물 및 잔수 제거 처리를 수작업으로 진행

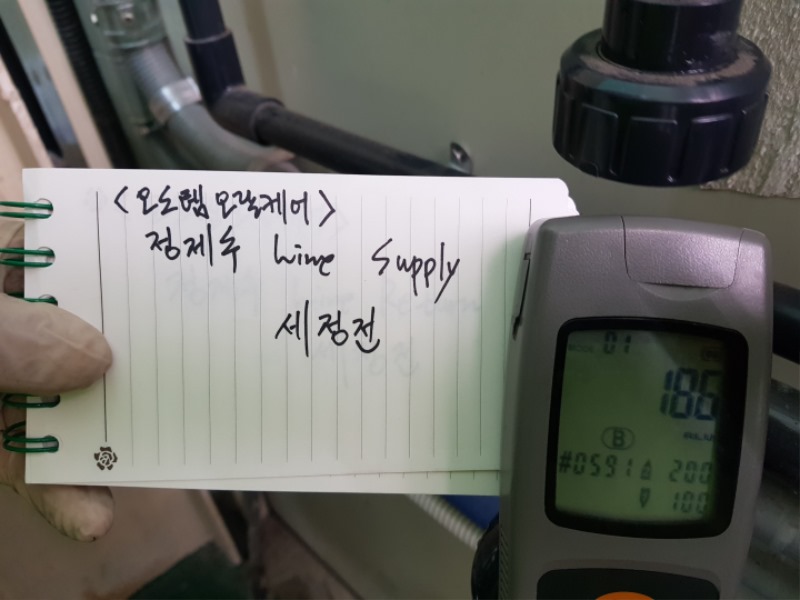

정제수 Line Supply 세정 전 ATP 측정

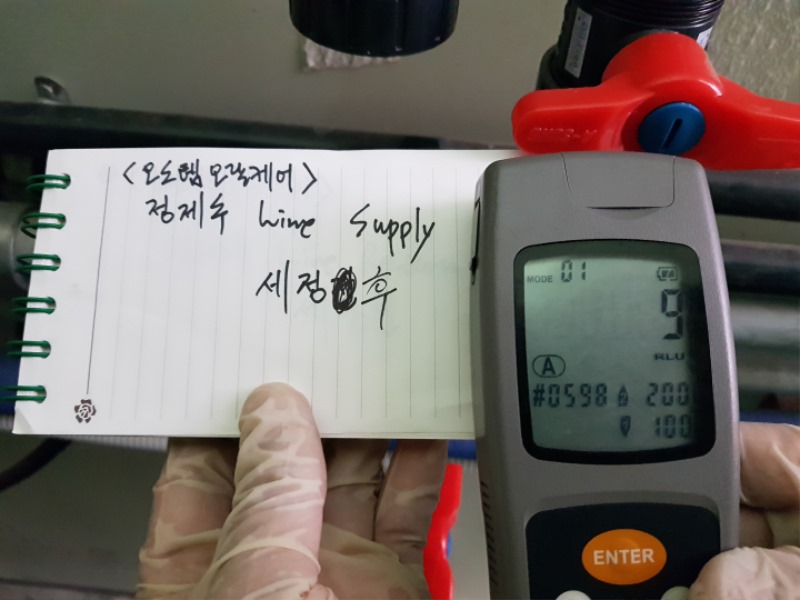

정제수 Line Supply 세정 후 ATP 측정

정제수 탱크 및 순환 배관 내 부착되어 있었던 Bio-Film 및 스케일 이물질이 CIP 시공과 살균세정,

고압세척으로 깨끗하게 세정 제거되었음.

ATP 측정결과 모두 기준치(제약설비 기준 50 이하) 이하로 측정되었음.
