O2 SUS 배관 피그볼 시공 [질소 퍼징]

구미 2차전지 양극재 생산라인의 O2 배관 피그볼 클리닝 작업을 실시하였습니다.

산세정 완료된 SUS 배관이나 시공 설치중 용접 비드 및 이물질 먼지 제거등을 위해 피그볼 이용

클리닝 작업을 실시하였습니다.

배관 내부의 기름 및 수분이 남아있으면 안되므로 질소 공압을 이용하여 작업 진행을 했습니다.

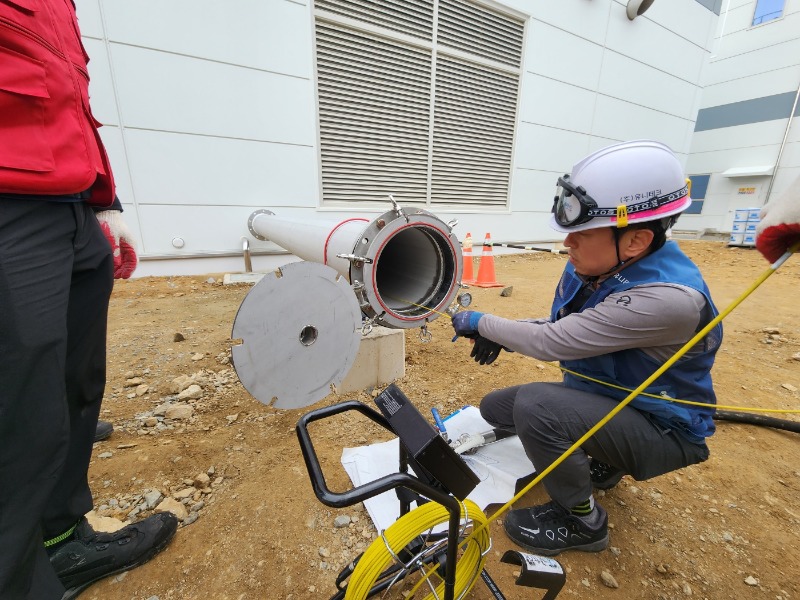

<배관 내부 내시경 점검>

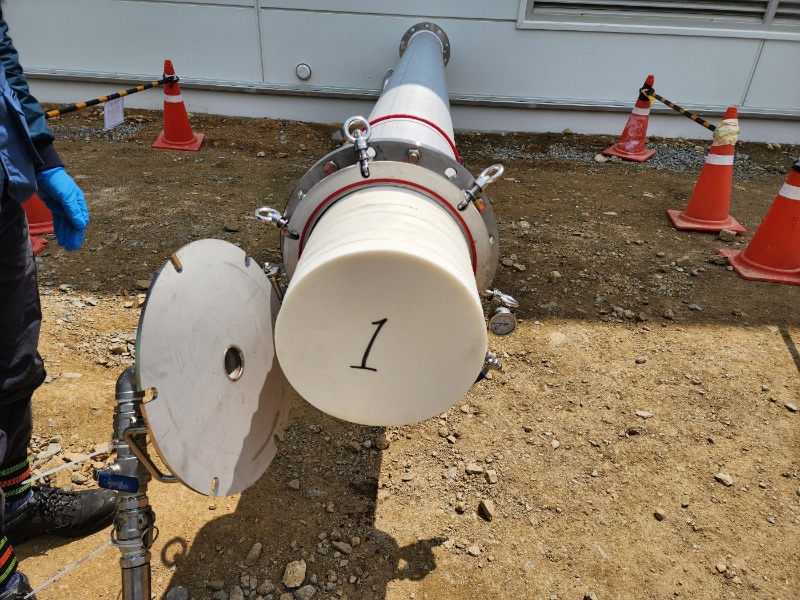

<런쳐 및 피그볼 장착>

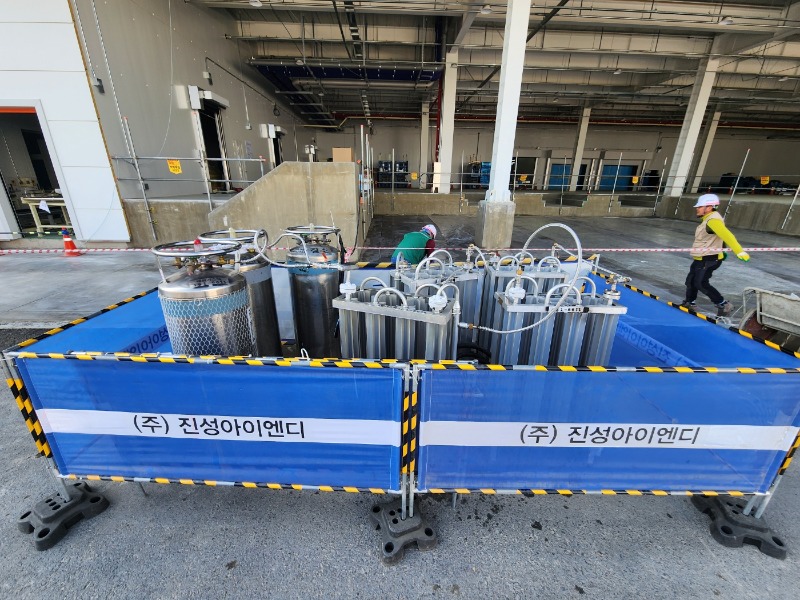

<액화 질소 및 기화기 호스 연결 설치>

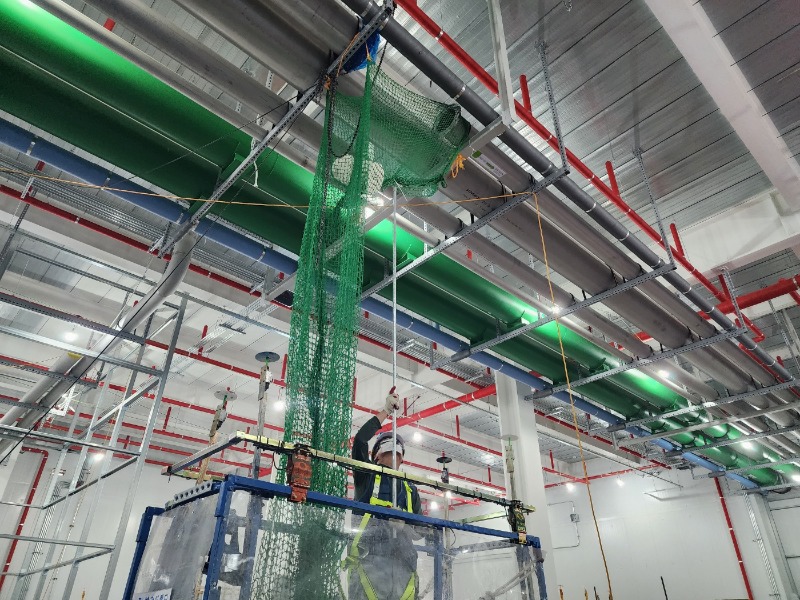

<리시버 그물 설치 및 관통 피그볼 회수>

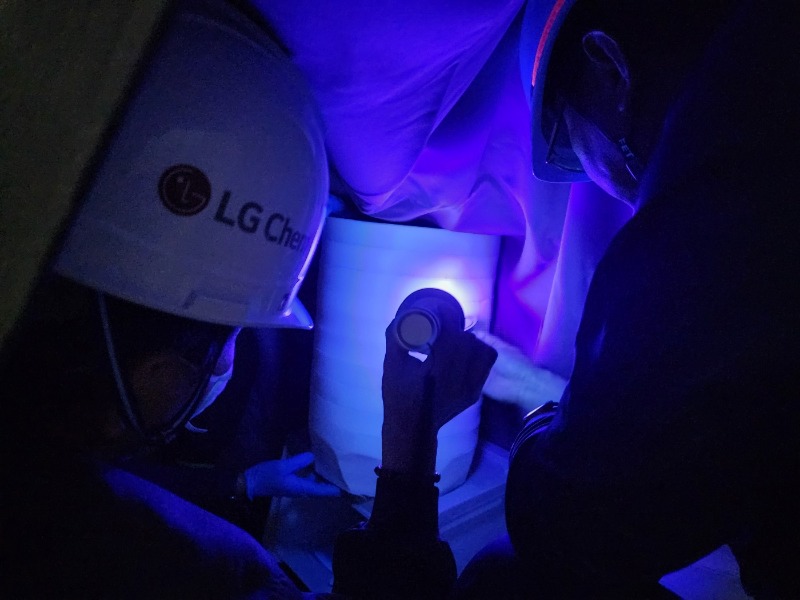

<최종본 UV Black Ligjt 검사>

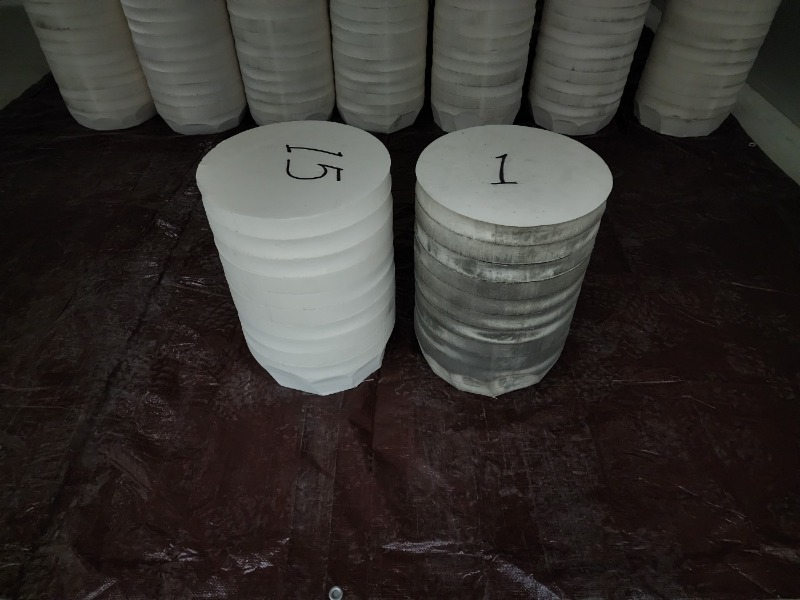

<시공 후 1번, 15번 피그볼 비교>

산소 SUS 배관 내부에 부착되어 있던 이물질과 oil, 수분 등을 고발포 우레탄 피그볼을 이용

PIGGING Cleaning 작업으로 깨끗이 제거되었음.

각 Line별 우레탄 피그볼 PIGGING 클리닝 실시하고, 최종 UV 검사 완료 후 잔류 IPA 제거위해

N2 퍼징 실시 후 시공 완료함.

피그볼 최종본 UV 검사 실시결과 수분, 이물질 및 oil(유분) 미검출 확인하였음.
